5. 標定

主菜單中按下標定按鈕，可進入圖1所示界面。左側菜單可進入不同標定內容。如果出現錯誤提示，按照“15-50-50L發酵控制系統的使用-1”相同方法輸入管理員級別的用戶名密碼進入。

5.1稱重標定

點擊左側pH稱標定、消泡稱標定、補料稱標定或罐重進入對應稱重標定。
信號值：補料稱信號經過模數轉換后的原始信號值。
測量值：對應稱的當前讀數。
去皮：針對當前讀數去皮。
零點：標定零點設定值。
確定1：將當前信號置為零點對應數值。
滿度：標定滿度設定值。
確定2：將當前信號置為滿度對應數值。
斜率：標定曲線的斜率。
截距：標定曲線的截距。
注意：零點和滿度的值必須跟所用砝碼的值匹配，并且零點和滿度的差值在不超過量程情況下盡可能大，插值過小會導致標定不準確。
注意：由于罐本身自重比較大，罐重標定推薦采用20kg滿度進行標定。
注意：稱重本身漂移很小，連續使用過程中沒有必要每次標定。

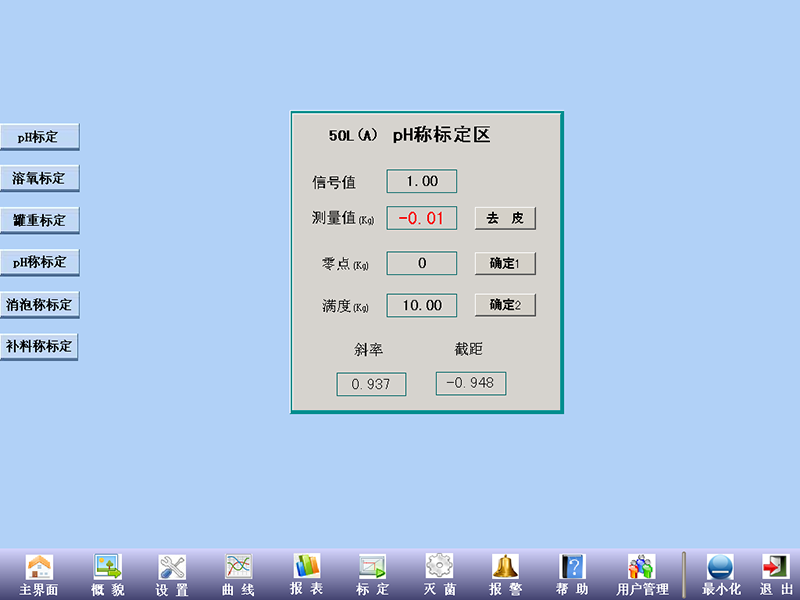

圖1.標定—稱重

5.2pH

點擊左側pH標定進入pH標定界面。
信號值：pH變送器信號經過模數轉換后的原始信號值。
測量值：pH的當前讀數。
緩沖液1：所用緩沖液的pH。
確定1：將當前信號置為緩沖液1pH對應數值。
緩沖液2：所用另一種緩沖液的pH。
確定2：將當前信號置為緩沖液2pH對應數值。
斜率：標定曲線的斜率。
截距：標定曲線的截距。
注意：pH緩沖液的選取根據所控制pH或者發酵過程中pH值進行選取。
注意：斜率大于1.x或者小于0.x，截距偏離零點超過0.x考慮更換電極。

圖2.標定—pH

5.3溶氧

點擊左側溶氧標定進入溶氧標定界面。
信號值：溶氧變送器信號經過模數轉換后的原始信號值。
測量值：溶氧的當前讀數。
零點：標定零點設定值。
確定1：將當前信號置為零點對應數值。
滿度：標定滿度設定值。
確定2：將當前信號置為滿度對應數值。
斜率：標定曲線的斜率。
截距：標定曲線的截距。
注意：溶氧零點標定一般為0，滿度為100。
注意：此處溶氧滿度100為相對值，不同工況下100對應的氧分壓不同，因此斜率也會差別很大；在標準狀況下，0.2095的氧分壓對應滿度100，電極信號輸出0nA對應零點時的斜率為1。25℃，0.05Mpa表壓，空氣濃度的氧分壓下標定滿度100，對應斜率約為1.500左右，偏差過大應檢查電解液和電極膜，必要時更換電極膜或整根電極。

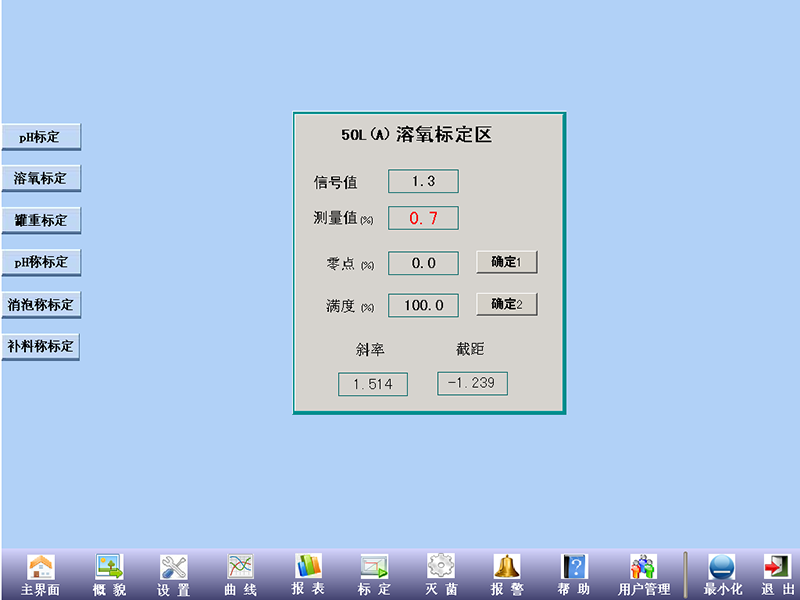

圖3.標定—溶氧

6. 滅菌監控

滅菌監控用于蒸汽滅菌時計時以及溫度監控和轉速控制。
溫度區
測量值：同設置—溫度的測量值。
時間累計：開始計時打開后持續時間。
開始計時：開關量，開啟后將從零開始計時。
時間設定：當時間累計大于時間設定后，會提示時間到。
注意：時間到后系統不做任何操作，后續所有操作要人工操作。
轉速區所有參數意義同設置—轉速內對應參數意義。

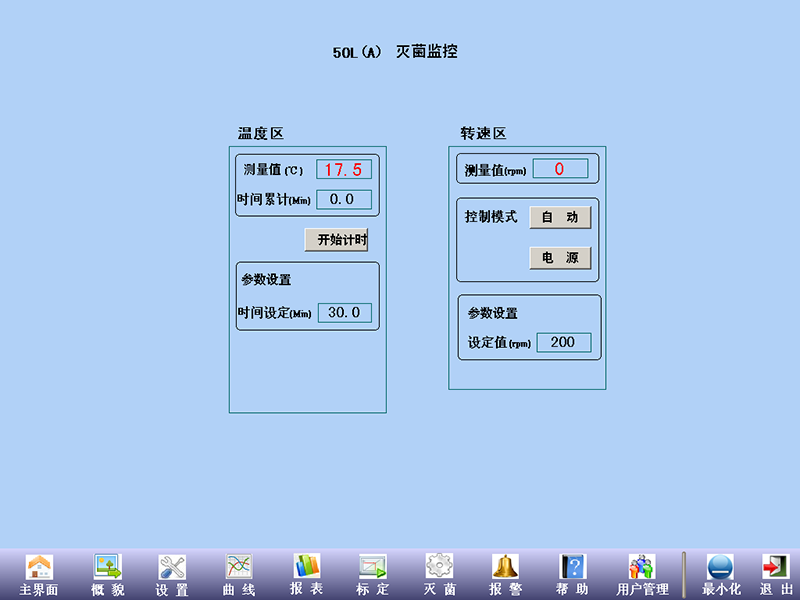

圖4.滅菌監控
